設計業務について「ビジュアル的に設計しやすい3DCADを導入したい」「2D設計から3D設計に移行したい」と考えていないでしょうか。しかし、具体的にどのようなソフトを導入するのがベストなのか決めきれずにいる人も多いでしょう。
そこでこの記事では、3D設計の概要やおすすめのCADソフトについてわかりやすくまとめました。無料で使えるフリーソフトも紹介しているので、製品選びの参考にしてください。
3D設計とは？
3D設計とは、コンピュータ上で立体的な形状をモデリングして、視覚的かつ構造的に詳細な設計を行う手法です。従来の2D設計（平面や断面図）と違い、高さや奥行きの情報を含む三次元モデルをつくることで、完成品のイメージをよりリアルに把握できます。
また、3D設計は、建築・土木・製造・プロダクトデザイン・映像制作など、幅広い分野で活用されています。まずは、3D設計の概要から見ていきましょう。
2D設計との違い
以下に示す比較表のように、2D設計では、図面を上面・側面・正面などに分けて作図するため、立体構造を想像するには高度な空間把握能力が求められます。一方で3D設計は、ひとつのモデルをあらゆる角度から確認できるため、誰にでも視覚的に構造を伝えることができます。
| 2D設計 | 3D設計 | |
|---|---|---|
| 図面の表現方法 | 平面図、立面図、断面図などの2次元情報 | 奥行き・立体感を含む3次元モデル |
| ミスの発見 | 干渉や矛盾の発見が難しい | モデル上でリアルタイムに干渉を確認できる |
| 難易度 | 図面を読み解くには専門知識が必要 | 誰でも直感的に形状を理解できる |
| 設計スピード | 修正が都度手作業になることが多い | 一部の変更が全体に反映されるため効率的 |
たとえば3D設計では、部品の干渉チェックや施工時のシミュレーションも簡単に行えるため、設計のミスや手戻りを大幅に削減できるという利点があります。
2D設計から3D設計へ移行する際のポイント
2Dから3Dへ移行する際には、次のポイントに注意しなければなりません。
- 操作スキルの習得が求められる
- データの互換性の問題を解消する必要がある
- 業務フローの見直しを実施する
単にソフトを変えるだけでなく、設計フローや業務体制の見直しが必要です。
3D設計への移行で失敗しないためにも、既存の2D設計との連携性をチェックすることはもちろん、業務フローの構築、マニュアル化などにも力を入れましょう。
業務に3D設計を取り入れるメリット
業務に3D設計を取り入れることで、次のようなメリットが得られます。
| メリット | 概要 |
|---|---|
| 設計精度が大幅に向上する | ・立体的な構造や部品同士の干渉を視覚的に確認できる ・2D図面で見逃されやすかった寸法ミスや矛盾も、設計段階で発見・修正が可能 |
| 関係者とのイメージ共有がスムーズになる | ・客や他部門との認識のズレが起こりにくくなる ・設計レビューやプレゼンテーションでの説得力が向上する |
| 製造・施工の前にシミュレーションができる | ・完成形の動作や構造を仮想空間で事前に検証できる ・現場でのトラブルや工程の手戻りを防ぐことができる |
| コスト削減と作業効率の向上が期待できる | ・試作品を作らずにバーチャル上で検証できる （材料費や工数が削減できる） ・一部の変更がモデル全体に自動で反映される （修正作業の効率も大幅に向上する） |
| BIMやCIMとの連携でデータ活用が進む | ・BIMやCIMとの連携が可能になり、設計から施工・維持管理までを一元化できる |
また、3D設計との親和性が高い「BIM」「CIM」を用いた設計に興味がある方は、以下の記事もチェックしてみてください。
3D設計に必要なCADの機能一覧
3D設計に対応するCADソフトを選ぶ際には、次の機能が備わっているかを確認することが重要です。
- 3Dモデリング機能が充実している
- 断面作成や寸法記入がスムーズに行える
- リアルなレンダリング機能を備えている
- 構造解析や動作シミュレーションが可能である
- 多様なファイル形式に対応している（IFC、STEP、IGES、DWG、DXFなど）
- クラウド保存や共同編集に対応している
上記の機能は、3D設計に対応したCADソフトごと少しずつ違いがある項目です。
後述するおすすめ3D設計CADソフトを参考にしつつ、気になるソフトの公式サイトなどをチェックして比較をしてみてください。
おすすめの3D設計CADソフトを用途別に紹介【比較表】
3D設計に用いるCADソフトは、業種によっておすすめの製品が異なります。
参考として、建築・土木・製造向けのおすすめ3D設計ソフトを紹介します。
建築向けのおすすめの3D設計CADソフト4選
| 3D設計CADソフト | 費用（税込） | 無料トライアル | 特徴 |
|---|---|---|---|
| Archicad | 47,080円/月 （Archicad Soloの場合） |
〇（30日間） | ・BIM機能あり ・業界シェア率高 |
| SketchUp | 35,123円/年 ※2,927円/月 （SketchUp Goの場合） |
〇（7日間） | ・シンプルな機能 ・直感的な操作で作図 |
| AutoCAD | 8,800円/月 （月額プランの場合） |
〇（30日間） | ・2D設計にも対応 ・拡張機能が豊富 |
| Revit | 59,400円/月 （月額プランの場合） |
〇（30日間） | ・BIM機能あり ・数量自動算出に強い |
建築分野では3D設計に合わせて、BIM機能の有無が重要です。
Archicadは高度なBIM対応で実務に強く、SketchUpはアイデア段階の立体化に役立ちます。AutoCADは汎用性が高く、図面作成も含めた総合設計に向いています。Revitは建築構造・設備のBIM設計向けです。
土木向けのおすすめの3D設計CADソフト3選
| 3D設計CADソフト | 費用（税込） | 無料トライアル | 特徴 |
|---|---|---|---|
| Civil3D | 56,100円/月 （月額プランの場合） |
〇（30日間） | ・BIM機能あり ・Autodesk製品との連携に強い |
| AutoCAD | 8,800円/月 （月額プランの場合） |
〇（30日間） | ・2D設計にも対応 ・拡張機能が豊富 |
| Vectorworks | 26,400円/月 （Design Suiteの場合） |
〇（30日間） | ・BIM機能あり ・レンダリングが強力 |
土木分野では、CIMや他ソフトとの連携性が重要です。
たとえば、Civil3Dは土木設計用BIM CADで、道路・造成・地形などに強く、AutoCADはベースツールとして長く使えます。また、Vectorworksはプレゼン・景観設計との相性が良く、公共案件にも適しています。
製造向けのおすすめの3D設計CADソフト3選
| 3D設計CADソフト | 費用（税込） | 無料トライアル | 特徴 |
|---|---|---|---|
| Autodesk Fusion | 96,800円/年 | 〇（30日間） | ・CAM機能搭載 ・2D設計との連携可 |
| iCAD | 1,518,000円 ※買い切り型 （ローカルライセンス） |
〇（30日間） | ・機械設計に特化 ・2D設計との連携可 |
| NX | 1,079,901円/年 （NX X Design Standardの場合） |
〇（30日間） | ・CAMやCAEに対応 ・PDM（製品情報管理）も可能 |
製造系では、設計から加工・シミュレーションまで一貫対応できるかが重要です。
Fusionは中小企業に人気のコスパ重視型、iCADは機械設計に特化しており、大規模なアセンブリ設計にもレスポンス良く対応できます。NXは大規模アセンブリ設計にも対応しており高機能で大手向けです。
iCADでは、8月27日からテクニカルフェア 10thがスタートします。iCADユーザーの方はもちろん、3D設計の最新事例や実践的な活用法に関心のある方に最適な内容となるでしょう。
業務に直結する知見が得られるこの機会を、ぜひご活用くださいませ。
また、3D設計のDX化や設計変更の高速化などiCAD活用術が解説される無料セミナーも開催されます。導入を検討中の方、高速な3D設計を実現する方法を知りたい方は、ぜひ一度参加されてみてはいかがでしょうか。
| セミナー名 | 3D設計のDX化・設計変更の高速化 無料オンラインセミナー |
|---|---|
| 日時 | 2026年1月29日(木) 11:00～11:45 |
| 価格 | 無料 |
| 開催場所 | Zoomウェビナー（オンライン） |
さらに詳しく3D設計向けのCADソフトを比較したい方は、以下の記事もチェックしてみてください。
完全無料で使える3D設計のフリーソフト一覧
「まずは費用をかけずに3D設計をスタートしたい」という方は、以下のフリーソフトから始めるのがおすすめです。
- Onshape
- FreeCAD
- Solid Edge（評価版）
- Tinkercad
- Vectary
なお、フリーソフトは機能が一部限定されており、実務での柔軟な活用が難しい場面も少なくありません。フリーソフトは3D設計のイメージを知ることを目的に利用し、その後の本格導入は有料の3D設計CADソフトから選定しましょう。
3D設計図を作成する流れ
3D設計は、単にソフトで形をつくるだけではなく、事前準備やワークフロー全体の構築が重要になります。ここでは、3D設計図を作成するまでの基本的な流れを3つのステップで紹介します。

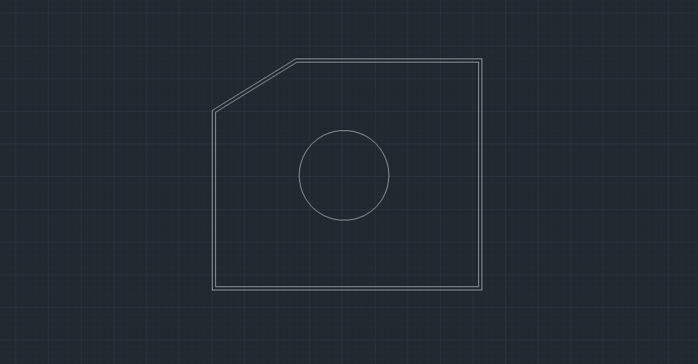

設計準備（アイデア・スケッチ・要件整理）
3D設計を始める前に、次のような準備が不可欠です。
- アイデアの整理とコンセプト設計が必要になる
- 要件を明確にすることが後工程の効率を左右する
たとえば、設計対象が何か、どのような形状・用途・性能が求められるのかを明確にすることが、設計をスムーズに進めるカギとなります。ラフなスケッチや手書きの図、参考資料を集めて全体像をイメージしておきましょう。
また、3D設計でつくるモデルのサイズ、材質、コスト、強度、使用環境など、設計に必要な要件を事前に洗い出しておくことで、後からの手戻りを防ぎやすくなります。
ソフト選定とデータ作成の基本手順
複数の3D設計CADソフトを導入している場合には、目的に応じたCADソフトを選ぶことからスタートしましょう。なぜなら、建築、製造、土木など分野によって最適なソフトは異なるためです。
たとえば、建築分野ならBIM対応の「Revit」「Archicad」、製造なら「Fusion 360」「SOLIDWORKS」などが代表的です。必要な機能とコストを比較して選びましょう。
また、実際に3Dモデリングをする際には、以下の流れが一般的です。
- スケッチ
- 押し出し・切り取り
- 組み立て
- 寸法・拘束設定
まずは単一部品から始めて、徐々に複数部品のアセンブリ（組み立て）へ進むと設計ミスを避けやすくなります。
また3D設計の現場での動き方や、実例などを詳しく知りたい方は、セミナーやイベントフォーラムに参加するのがおすすめです。3D設計に関する最新の情報を手軽に入手できます。
iCAD TechnicalFairの詳細・お申し込みはこちらから
3D設計についてよくある質問

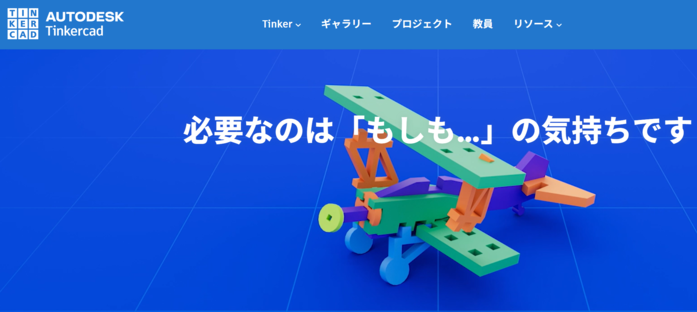

無料で3D素材を作成できるサイトは複数あります。たとえば「Tinkercad」「Vectary」は、初心者でも簡単に3Dモデリングができるクラウド型の無料ツールです。テンプレートやドラッグ操作に対応しており、未経験者にも扱いやすくデザインされています。
3Dモデルは立体形状の見た目や構造を視覚的に表現したもので、主にレンダリングやアニメーションに使われます。一方CADデータは、寸法・材質・構造情報などを含む設計・製造のための図面情報であり、精度や解析可能性が求められます。用途や精密さが違います。
3D設計についてまとめ
3D設計は、従来の2D設計と比べて視認性・精度・業務効率が大きく向上させる「現代の設計業務に欠かせない手法」です。設計ミスの削減やプレゼンテーション力の向上だけでなく、製造や施工、維持管理に至るまで幅広く活用されており、業界を問わず導入が進んでいます。
なお、2Dから3Dへ移行するには操作スキルの習得や業務フローの見直しが必要ですが、適切な準備とツールの選定によってスムーズな切り替えが可能です。
これから3D設計を導入・強化したい方は、本記事で紹介したおすすめの3D設計CADソフト導入を検討してみてください。
