製造業や設計の分野では「押し出し加工」という言葉を耳にする機会が多いのではないでしょうか。特にアルミやプラスチック製品の成形工程で広く用いられる加工方法であり、日常生活の中で目にする建材や部品の多くがこの技術によって作られています。
そこでこの記事では、「押し出し加工」とは何なのか、学べる親子のイベントや注意点などを解説していきます。
押し出し加工とは？
押し出し加工とは、金属や樹脂などの材料を加熱して柔らかくし、ダイスと呼ばれる金型の形状に沿って押し出すことで断面形状が一定の部材を作り出す加工方法のことを指します。例えばアルミサッシ、飲料缶、車のフレーム部品などもこの技術で製造されており、効率的かつ大量生産に適した方法として知られています。
この加工の特徴は、一度ダイスを設計してしまえば同じ断面形状の部品を繰り返し生産できる点です。さらに複雑な断面形状を持つ部品でも一体成形できるため、溶接や組み立てを減らし、強度と精度を両立させることが可能です。そのため、自動車、建築、電機、航空といった幅広い産業分野で活用されています。
押し出し加工は一見すると単純に思えるかもしれませんが、温度管理や押し出す速度、ダイスの設計次第で製品の品質が大きく変わります。ものづくりの現場で非常に奥深い技術として扱われている理由は、こうした繊細な条件調整にあるのです。

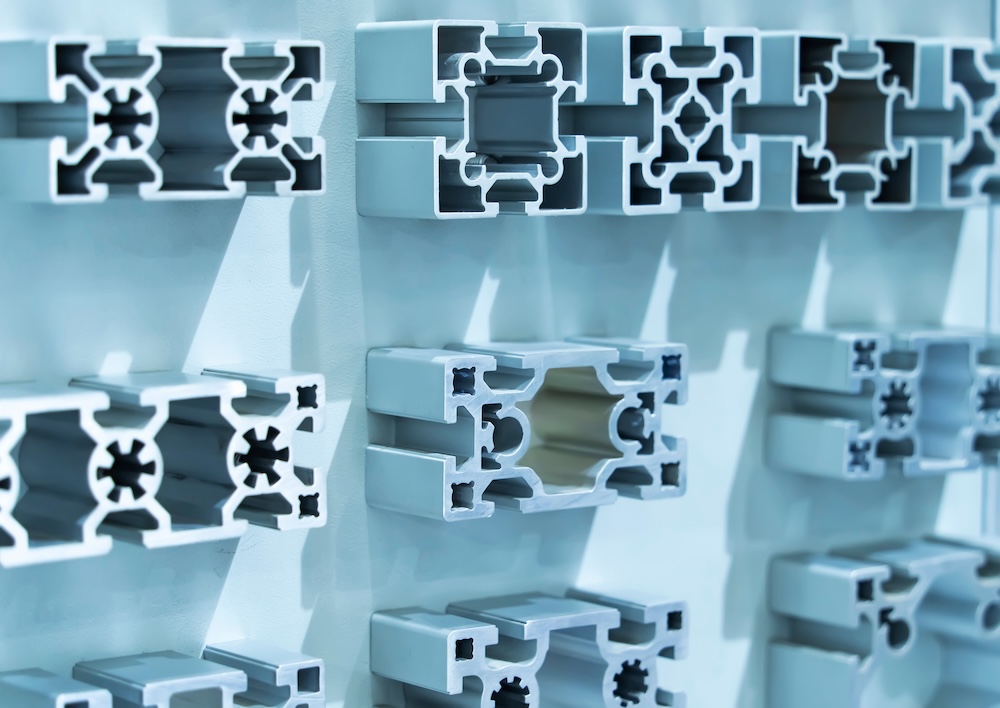

押し出し加工のメリット
押し出し加工は、数ある成形技術の中でも特に産業利用が広い方法です。その理由は、多くのメリットがあるからです。ここでは主な利点を整理してみましょう。
複雑な断面形状を一体で成形できる
押し出し加工の最大の強みは、ダイスの設計によって複雑な断面形状でも一度で成形できる点にあります。例えばアルミサッシやヒートシンクなど、内部に複雑な溝や空洞を持つ形状でも、一体で製造することが可能です。これにより後加工や溶接の手間を省き、コスト削減と品質向上を両立できます。
大量生産に向いている
押し出し加工は、一度金型を作ってしまえば同じ断面形状の製品を連続して生産できます。素材を加熱し、加圧して押し出す工程を繰り返すだけで安定的に製品を供給できるため、大量生産が必要な産業において非常に効率的です。
高い材料利用効率
削り出し加工のように余分な材料を大量に削る必要がないため、材料の利用効率が高いことも特徴です。必要な部分を押し出して形にするので、歩留まりが良く環境にも優しい製造方法といえます。
強度と精度の安定性
押し出し加工は金型の形状に沿って均一に成形されるため、製品の精度が高く安定しています。特にアルミニウム合金のような材料では、結晶粒が押し出し方向に揃うことで強度が向上する効果も期待できます。
このように押し出し加工には、設計自由度、生産性、材料効率、品質安定性といった多方面でのメリットがあるため、多くの産業に欠かせない技術として発展してきました。
押し出し加工のやり方・手順
押し出し加工はシンプルな流れに見えますが、実際には温度や圧力の管理が製品品質に大きく影響します。ここでは基本的な手順を解説します。

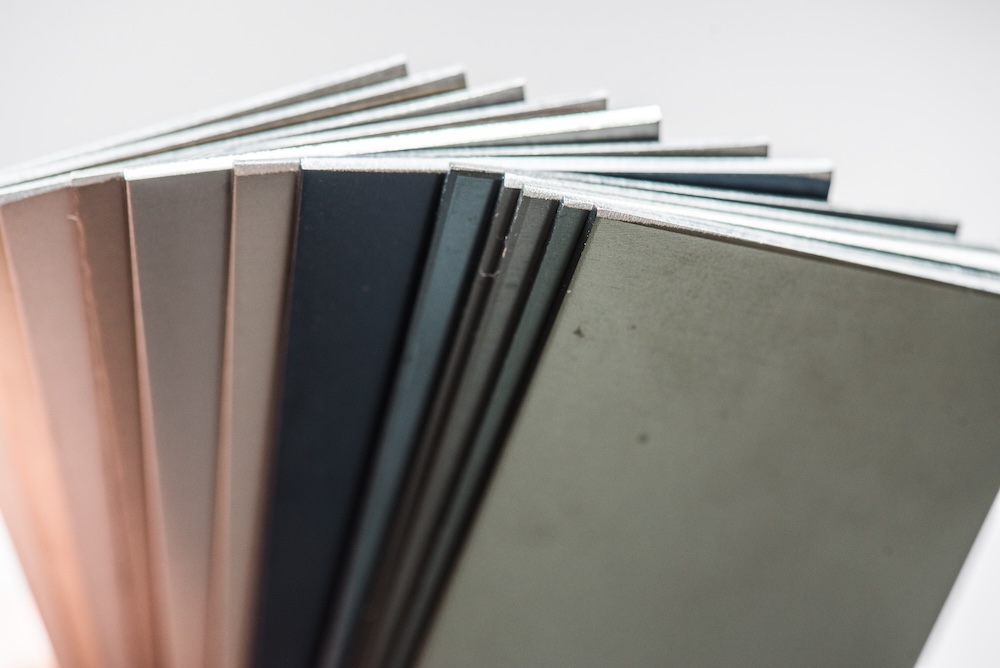

1. 材料の準備と加熱
まず、加工に使う金属や樹脂を棒状や塊状に準備します。代表的なのはアルミニウムビレットと呼ばれる円柱形の素材です。これを加熱炉に入れ、加工に適した温度まで熱します。温度が低すぎると押し出しが困難になり、高すぎると材料の性質が変化してしまうため、適切な温度管理が求められます。
2. ダイスの設置
次に、完成品の断面形状に合わせたダイス（金型）を押し出し機に設置します。このダイスの設計が製品の出来栄えを左右するため、精度の高い加工が必須です。
3. 材料の押し出し
加熱された材料を押し出し機に入れ、ラムと呼ばれるピストンで強い圧力を加えます。すると材料がやわらかくなった状態でダイスを通過し、断面形状が成形されます。長い棒状の製品として押し出されていく様子は、この加工ならではの特徴です。
4. 冷却と切断
押し出された製品は高温のままなので、水や空気で冷却します。冷却後、用途に応じて一定の長さに切断します。この段階で製品として利用できる形が整います。
5. 仕上げ加工
必要に応じて表面処理や熱処理、穴あけなどの仕上げ加工を行います。特にアルミ製品ではアルマイト処理を施すことで耐食性や外観の美しさが向上します。
モデリングにおける押し出しのやり方
| 手順 | 内容 | ポイント |
|---|---|---|
| 1 | スケッチを作成する | 平面上に四角形や円などの2D図形を描く |
| 2 | 押し出しコマンドを選択 | ツールバーや右クリックから「押し出し（Extrude）」を選択 |
| 3 | 図形を指定する | 押し出したいスケッチをクリックして対象にする |
| 4 | 高さ・方向を入力 | 数値やマウス操作で押し出す距離や方向を指定 |
| 5 | 加工方法を選ぶ | 単純な立体化、既存形状の切り取り、結合などを選択可能 |
| 6 | 仕上げ・確認 | フィレットや面取りを加え、3Dビューで最終確認 |
押し出しは、3Dモデリングにおいても基本的で頻繁に使われる機能のひとつです。2Dの図形を立体化する手法であり、CADや3Dソフトを使う際には必ず習得しておくべき操作となります。
1. スケッチの作成
最初に、平面上に図形を描きます。例えば四角形や円、複雑なポリラインでも構いません。この図形が押し出しの「断面」となります。
2. 押し出しコマンドを選択
ソフトごとに操作は異なりますが、メニューやツールバーから「押し出し（Extrude）」コマンドを選択します。対象のスケッチをクリックすることで、押し出しの対象が指定されます。
3. 高さや方向を指定する
押し出す距離（高さ）や方向を入力すると、2Dの図形がそのまま立体の形に変わります。例えば円を押し出せば円柱に、四角形を押し出せば直方体になります。双方向に押し出す設定も可能で、基準面から上下に伸ばすこともできます。
4. 加工方法を選ぶ
モデリングでは単に立体化するだけでなく、既存の立体に対して押し出しを行い「切り取り」や「結合」といった加工も可能です。これにより穴を開けたり、別の部材と融合させたりする設計ができます。
5. 仕上げと確認
押し出し後は、エッジの処理やフィレットなどを加えて形を整えることで、より現実的なモデルが完成します。最終的に3Dビューで形状を確認し、必要に応じて寸法を調整します。
モデリングにおける押し出しは、設計の第一歩として欠かせない操作です。特に3D CADを学ぶ際には、繰り返し押し出しを行うことで「2Dから3Dへ変換する感覚」を自然に身につけられるでしょう。
押し出しを学ぶのにおすすめのイベント
押し出し加工は製造現場で欠かせない技術ですが、実際に体験しながら学べる機会は限られています。特にこれから3D設計やものづくりを学びたい方にとっては、CADを用いて押し出し加工を再現する方法を身につけておくと理解が深まります。
そこでおすすめしたいのが、「自由研究チャレンジ」です。子ども向けに設計されていますが、実際には初心者からでも3D設計や加工の基礎をしっかり学べるカリキュラムになっています。
この講座では、3D CADを使って平面から立体を作るプロセスを体験できます。押し出し加工はCAD操作において最も基本的な機能の一つであり、実際の製造現場での押し出し加工を理解するうえでも非常に役立ちます。図形を描き、それを押し出して立体化する操作を繰り返すことで、設計と加工のつながりを自然に学べるのです。
また、オンラインで受講できるため、自宅から気軽に参加できる点も魅力です。ものづくりに興味がある方や、将来的に製造業や設計の分野を目指す方にとっては、押し出し加工を理解するための第一歩として非常に有効な学習機会となるでしょう。
このイベントに関しては下記記事でも詳しく解説しています。
押し出し加工をするときの注意点
押し出し加工は効率的で便利な方法ですが、適切な条件を整えなければ製品の品質や安全性に影響を及ぼします。ここでは代表的な注意点を紹介します。
温度管理の重要性
材料の加熱温度が適切でないと、表面に割れや歪みが生じることがあります。温度が低い場合は押し出しがスムーズに進まず、高すぎる場合は材料が劣化してしまうため、正しい温度域を守ることが重要です。
ダイス設計の精度
ダイスは製品の断面形状を決定するため、設計や製作に誤差があると寸法不良につながります。複雑な断面形状を扱う場合ほど、高い精度と耐久性が求められます。
押し出し速度の調整
速度が速すぎると表面が荒れたり内部に欠陥が生じやすくなり、遅すぎると生産効率が落ちます。品質と効率のバランスを取った速度調整が欠かせません。
安全対策の徹底
押し出し加工では高温・高圧が伴うため、作業者の安全確保が不可欠です。防護具の着用や設備の点検を怠らないことが、事故防止につながります。
材料の均一性
原料の品質がばらついていると、押し出した製品に強度や形状の不均一が生じます。加工前に材料の状態を確認し、均一なものを使用することが安定した生産につながります。
このような注意点を理解して取り組むことで、押し出し加工のメリットを最大限に発揮しつつ、安全かつ高品質な製品を生み出すことができます。
押し出し加工についてまとめ
押し出し加工は、材料を加熱して金型から押し出すことで、一定の断面形状を持つ部品を効率よく生産できる加工方法です。アルミサッシや自動車部品、電機製品など、私たちの身の回りの多くのものがこの技術によって支えられています。
本記事では、押し出し加工の基本的な仕組みからメリット、具体的な手順、注意点までを解説しました。特に「複雑な断面形状を一体で作れる」「材料効率が高い」「大量生産に向いている」という点は、この技術が広く普及している理由です。一方で、温度管理やダイス設計などに細心の注意が必要であることも分かりました。
押し出し加工は一見単純に見えますが、実は繊細な条件調整が求められる奥深い技術です。基礎を正しく理解し、学習や実践を積み重ねることで、ものづくりの現場において大きな力を発揮できるはずです。
