【2026】ライノセラスはCADとして使えるの？製品情報・価格・使い方を解説

CADソフトの導入を検討しているなかで、ライノセラスに興味をお持ちの人も多いでしょう。
しかし、CADとしての用途に利用できるのかわからないとお悩みの人もいるはずです。

そこでこの記事では、ライノセラスを利用できる業種や搭載されたCADの機能についてわかりやすくまとめました。価格情報や使い方も説明しているのでCAD業務に適用したい方は、ぜひ参考にしてみてください。

ライノセラスはCADソフトとして利用できる

ライノセラスは汎用的な3Dモデリングに利用されているソフトウェアですが、CADソフトとしての機能も豊富に持ち合わせています。例えば、CADソフトに必要とされている次の機能はすべて基本機能、追加プラグインとして導入が可能です。

• 図枠の作成
• 座標系の設定（世界測地系）
• 図形の挿入・修正
• 寸法の表示

一般的な2D図面を扱うCADソフトと同等の性能を備えていることはもちろん、3Dモデリングもまとめて対応できるのがライノセラスの特徴です。

2DCAD・3DCADそれぞれに対応し、かつビジュアライゼーションに特化したソフトウェアをお求めなら、ライノセラスを導入してはいかがでしょうか。

ライノセラスはBIMとしても機能を使える

なかにはライノセラスをCADとしてではなく、BIMとして利用したい人も多いでしょう。
残念ながら、ライノセラス単体ではCADとしての機能がメインであり、BIMとしての機能がほとんど備わっていません。

ただし、ライノセラスにBIMの機能を付与できるプラグインを導入すれば、RevitやArchicadと同じように、BIMとしてのワークフローを使って設計が可能です。

またライノセラスは、RevitやArchicadなどのBIMソフトとの互換性が強く、ライノセラスやソフトに搭載されたGrasshopperといった拡張機能をほかのBIMソフトに反映できます。他製品との組み合わせに強いソフトですので、機能の良いとこどりが可能です。

もしライノセラスの概要をさらに詳しく知りたい方は、以下の記事をチェックしてみてください。最新のライノセラスの情報や詳しい導入手順を画像付きで解説しています。

【2025】Rhinoceros8とは？7との違いや価格情報・使い方を解説

ライノセラスのCAD機能を活用できる業種一覧

ライノセラスは、CADを使った設計業務を対応する次のような業種で利用できます。

多種多様な業種で利用できることはもちろん、基本機能と追加プラグインを組み合わせれば、特定の業種向けの機能をカスタマイズすることが可能です。

作図・解析・レンダリング・アニメーションなど広範囲に対応できることから、初めてのCAD導入に最適なソフトウェアだと言えます。

ライノセラスで役立つCAD関連製品の価格

ライノセラスが提供している製品のなかでも、CADソフトの操作におすすめの製品とその価格を整理しました。

まずライノセラスのCAD機能を使うためには、ライノセラス8の購入が欠かせません。
CADとしての基本機能がすべて搭載されているため、確実に購入してください。

また、ライノセラスの新機能を使い続けたい場合には、ライノセラスのアップグレード商用版の購入が必要です。今後ライノセラス9など新たな製品が登場するため、新しいバージョンが登場し、新機能を使いたい場合に購入しましょう。

ほかにも、ライノセラスのデザインクオリティを高めたい場合には、CADpatternsといった素材集なども販売されています。CAD機能を使って3Dモデリングを実施する際には、あわせて購入しておくと便利です。

さらに、QuickBOMという製品を購入すれば、3Dモデルから分解図や部品展開図といったテクニカル図面作成を効率化できます。製造業など、組立図などを作成する際に役立ちます。

ライノセラスを無料で使う方法

ライノセラスを試してみたいけれど、いきなりお金をかけて導入するには高すぎるとお悩みなら、90日間の無料トライアルを利用するのがおすすめです。

ライノセラスは一般的なCADソフトよりも長いトライアル期間が設けられており、すべての機能を無料で利用できます。操作チェックはもちろん、機能の使い方も無料期間中に学べるので、じっくりと時間をかけてライノセラスの導入を検討できるのが魅力です。

また、学生や教員が利用できる教育版については、無料ではありませんが最大80％割引で購入できます。「学生として勉強に使いたい」「教員として授業に利用したい」という場合には学生版を購入してみてください。

なお、ライノセラスの価格情報をさらに詳しく知りたい方は、以下の記事がおすすめです。
ライノセラスの価格プランの情報だけではなく、ほかの3DCADソフトウェアとの価格や機能の違いをまとめています。

【2025】ライノセラスの価格を徹底解説！他社3DCADやライセンス別の価格比較

ライノセラスにおけるCAD機能の使い方

ライノセラスのCAD機能について、具体的にどのような使い方ができるのか気になっている人も多いでしょう。参考として、ライノセラスにおける一般的なCADの使い方の流れを解説します。

図枠を作成する

まずはライノセラスを立ち上げて、作図用の図枠を準備しましょう。

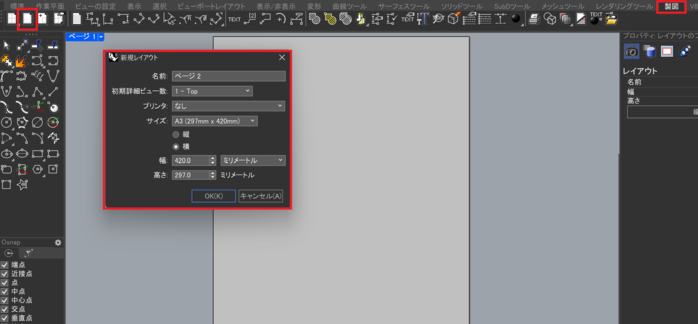

図枠とは図面の外側に設ける枠のことであり、図形の名称や縮尺、座標情報などを書き込むために利用します。なお、図枠を準備する際にはライノセラスの「製図＞新規レイアウト」から図面のサイズを選べます。

今回はA3サイズ横向きの図面として図枠を設けるために、上画像と同じようにCADの設定を決めました。また、レイアウトを作成した状態だと、単純に印刷範囲となる外側の縁しか表示されません。

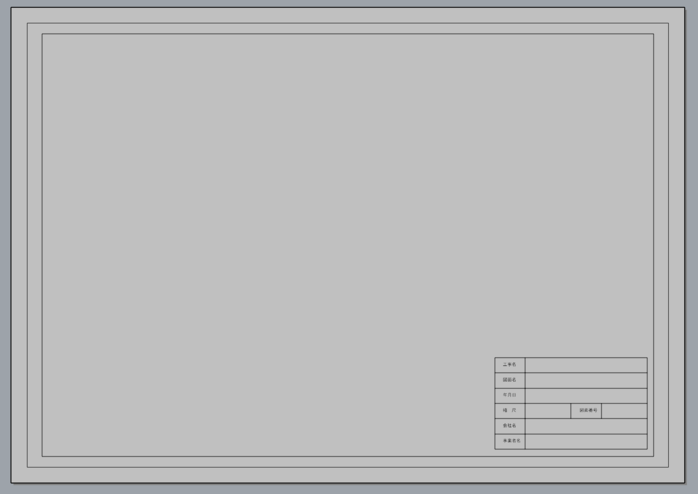

図面の内側の枠線は自分で準備する必要があるため、国土交通省などが参考として公開している図枠をマネしてCAD上で作図するか、すでに会社として利用しているCADの図枠がある場合には、読み込んで対応するのがおすすめです。

今回は上記の図枠を利用して作図を実施します。

3Dモデルを作成する

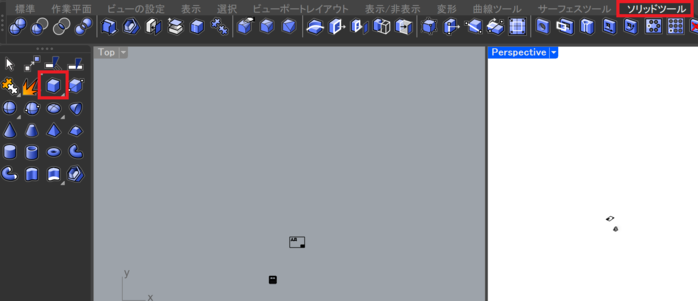

ライノセラスでは、直接2D図面をつくるよりも、3Dモデルを起こしてから2D図面に変換したほうが効率よく図面を作成できます。そのためまずは「ソリッドツール」を利用して、3Dモデルを作成しましょう。

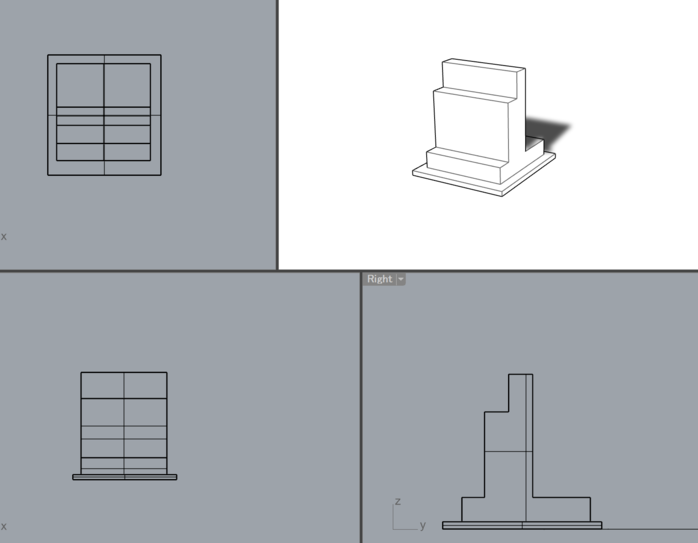

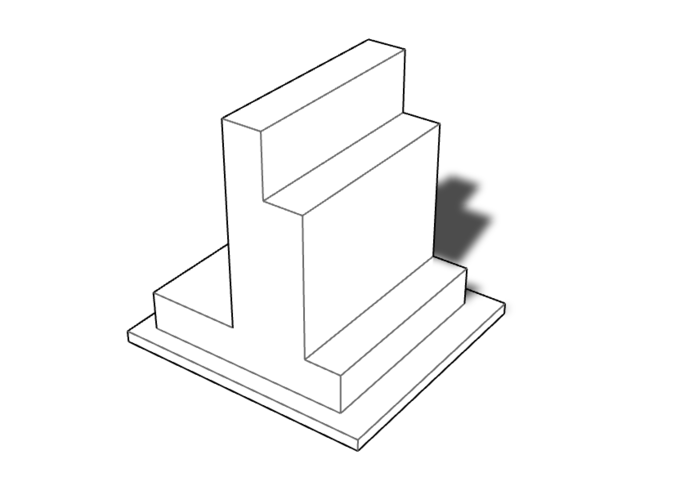

なお今回は、直方体ツールを利用して、橋桁を乗せる逆T式橋台を作成してみました。

逆T式の橋台は、360度好きな方向から作図が可能です。
また、直方体ツール以外にも次のような機能を使って3Dモデリングを実施できます。

• 球
• 円錐体
• 円柱
• トーラス

上記の逆T式橋台はあくまで参考です。
自分の好きなCAD機能を使って3Dモデルを作成してみてください。

3Dモデルを2D図面に変換する

前項で作成した3Dモデルは「製図＞2D図面の作成」という機能を使うことで、2D図面へと投影が可能です。

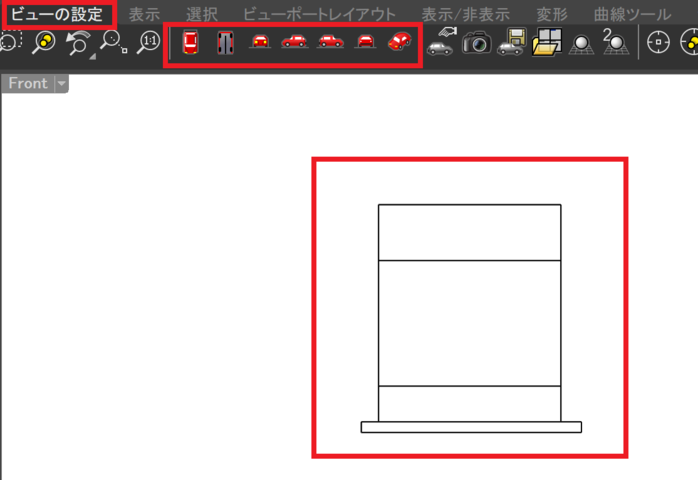

まずはその準備として、3Dモデルにビューを合わせるために「ビューの設定＞車のマーク」から3Dモデルを見る向きを調整してください。今回は正面に合わせてみました。

次に前述し2D図面の作成を選択して、逆T式橋台の3Dモデルを選択してクリックします。

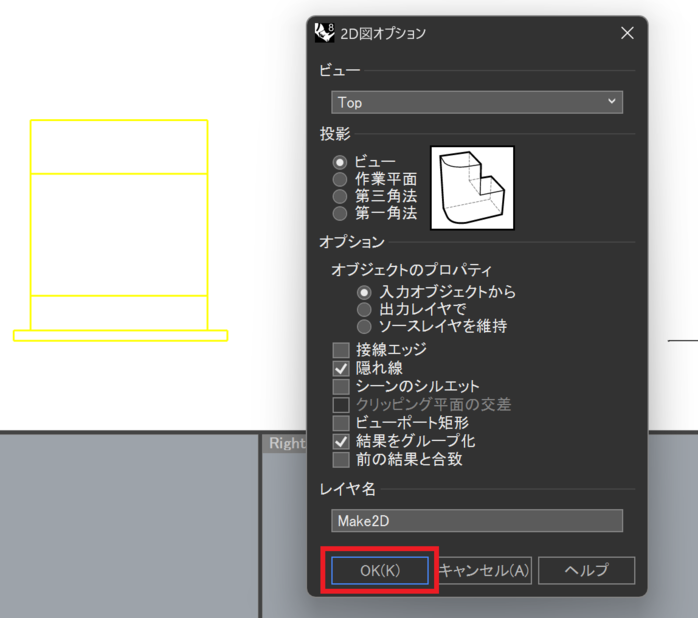

すると、次の画面が表示され、投影する情報の設定を選べます。

今回は特に設定を触らず、OKボタンをクリックしました。

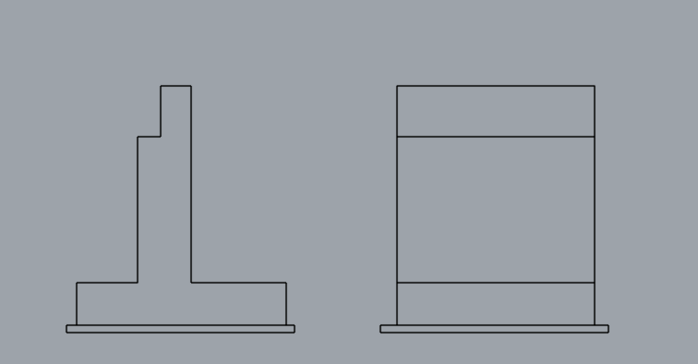

この工程の結果、最終的には次のような2D図面がCADの図枠に反映されます。

四方八方の好きな方向を2D図面に変換できるので、CAD図面に反映したい向きで2D図面の作成機能を利用してみてください。

作成したCADデータを印刷する

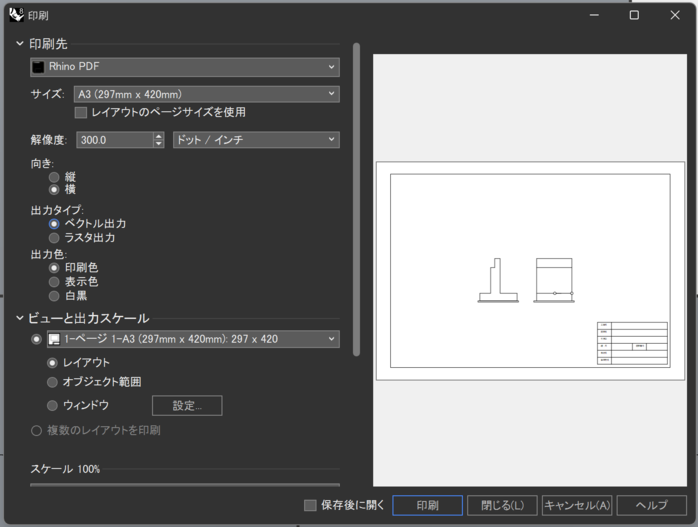

2D図面への反映が完了したら「ファイル＞印刷」をクリックして図面を印刷しましょう。
このとき、印刷設定画面の「ビューと出力設定」という項目から、最初に作成したCADのレイアウトを選択することで、上画像と同じプレビュー画面が表示されます。

よくCAD業務で利用する図面の出力が可能ですので、ライノセラスを導入したら、CAD図面の作成にチャレンジしてみてください。

ライノセラスのCAD機能をセミナー講習で学習しよう

ライノセラスではCADの機能が搭載されていますが、従来のCADとは少し使い方が違う点に注意しなければなりません。そこで、おすすめなのがライノセラスのセミナー講習でCADを学習する方法です。

以下のセミナーではライノセラスの操作が得意な講師が基本操作、機能の使い方を説明してくれるのはもちろん、CAD機能を含む具体的な操作の流れを画面映像を流しながら教えてくれます。

「自分ひとりで学習するのに限界を感じている」「CAD機能に関する情報が少なくて操作がよくわからない」とお悩みなら、ぜひセミナー講習に参加してみてください。

ライノセラスのCAD機能についてまとめ

ライノセラスは、ただ3Dモデリングを実施できるだけでなく、CADソフトとしての機能が備わっています。図枠の準備や作図、寸法の挿入などに対応できるのはもちろん3Dモデルをベースに2D図面を生成できるなど、作業効率化を期待できるのが魅力です。

とはいえ、従来のCADと比べて使い方に若干の違いがあります。
効率よくCADの機能を覚えたいなら、独学を始めるか、セミナー講習などに参加して知識と技術を身につけるのがおすすめです。
