【2026】Jw_cadの超初心者向け！使い方・基本操作・学習方法を解説

無料で使える2DCADソフトの「Jw_cad」を導入したけれど、そもそもCADを操作するのが初めてで動かせないと悩む超初心者の人も多いでしょう。また、従来のCADソフトと操作性が違うことにお困りの人もいるはずです。

そこでこの記事では、Jw_cadの超初心者向けに、基礎の基礎からわかりやすくまとめました。
基本操作や使い方を覚えて図面を書けるようになりたい人は、ぜひ本記事を参考にしながらJw_cadの操作にチャレンジしてみてください。

この記事の概要目次

超初心者でもわかるJw_cadとは

そもそもJw_cadとはどういったCADソフトなのかわからないという超初心者向けに、簡単な概要から紹介します。

まずJw_cadは、図面作成をするソフトウェアとして無料で利用できるCADソフトです。
主に2DCADとして作図をすることができ、簡単な作図であれば業務に利用する会社なども数多くあります。

また、Jw_cadの魅力は超初心者からすぐに操作を覚えられるという点です。
シンプルな画面構成であることも含め、1ヶ月程度あればJw_cadの機能を使いこなせるようになるでしょう。

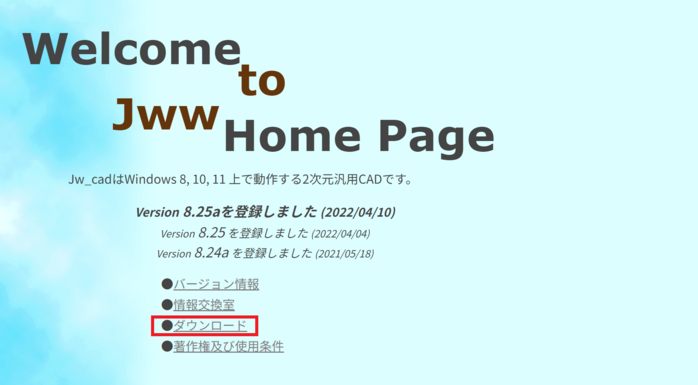

これからJw_cadを導入する超初心者の方は、以下の流れで自身のPCにインストールしてください。

なお、Jw_cadを利用できるのは基本的にWindowsのOSだけです。
MacのOS用に有志の方が更新をしていたのですが、現在は更新が止まっているので超初心者の方は気を付けてください。

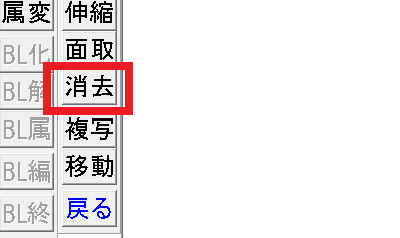

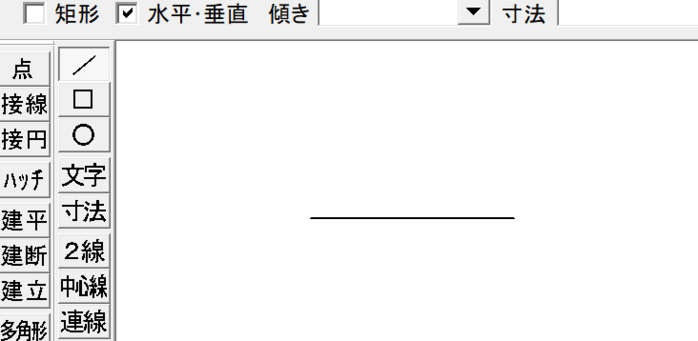

Jw_cadに触れるのが初めての超初心者は、最初に基本操作や設定を覚えることが大切です。
Jw_cadの操作で頻出する操作・設定を項目ごとにまとめているの、超初心者の方は、それぞれの項目を頭に入れておきましょう。

Jw_cadは、右クリック・左クリックで選択関連の操作に違いがあります。

特にJw_cadは左クリック・右クリックの使い分けを理解しておかなければ、図面の精度に影響が出てしまいます。超初心者の方は、操作を間違えないようにメニューバーやコントロールバー、ツールバーは左クリック、ワークスペースは右クリックとルール化しておくとよいでしょう。

図面を作成するとき、超初心者が設定しなければならないのが、作図する図面の縮尺と用紙サイズです。

まずJw_cadを起動した状態では、A1サイズ・縮尺1分の1となっています。
しかし、業務などで図面を作成する際には、基本的にA3サイズを利用するのが一般的です。
（縮尺は図面の種類によって異なります）

参考として、初期設定の状態から、A3サイズ・縮尺100分の1に変更する手順を紹介します。

上画像と同じように、画面左下に表示されているA1の部分をクリックしましょう。
すると、以下のようなリストが表示されるのでA3を選択します。

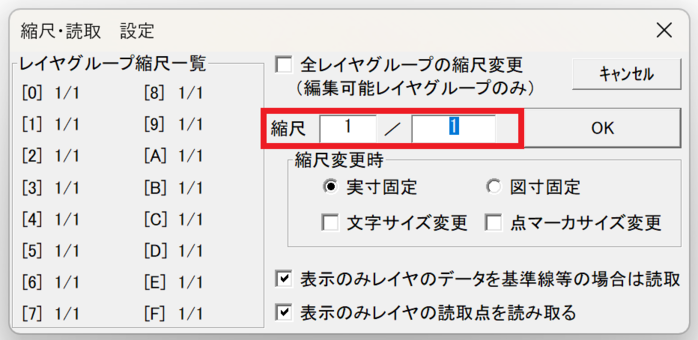

続いて、S=1/1と書かれている部分をクリックして、次のウィンドウを開いてください。
このとき赤囲みの項目の右側を100と変更すれば縮尺100分の1に変更できます。

この手順は図面を作成する最初の準備として欠かせません。
超初心者の方は、ぜひ最初に設定を済ませておきましょう。

Jw_cadの超初心者が覚えておきたい設定のなかでも、混乱しやすいのがレイヤーです。
レイヤーとは、図面の層を表す設定のことであり、どの層にどのオブジェクトを配置するのか設定する際に用います。

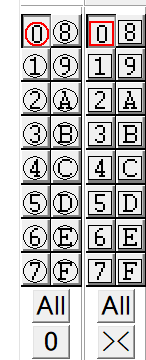

まず、Jw_cadの画面右側に表示されている、上画像と同じ項目がレイヤーです。
特に記載されてはいませんが、左側がレイヤー、右側がレイヤーグループという位置づけになります。また、レイヤーの番号はクリックすると次のように表示設定などが変化します。
